一、概述

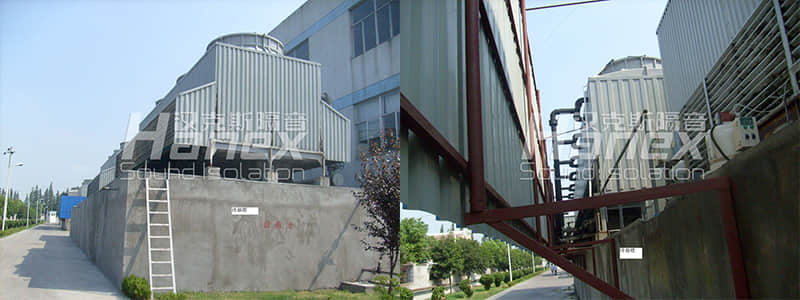

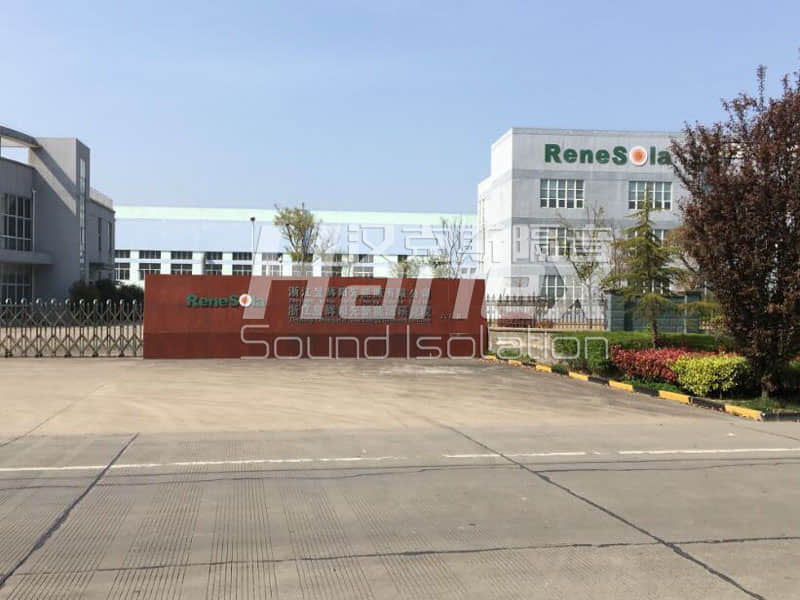

　　浙江昱輝陽光能源有限公司位于嘉善姚莊經濟技術開發區，公司的西廠界內安裝有4組冷卻塔;上述冷卻塔設備距廠界8-10米左右。其冷卻塔布置圖片如下圖：

　　在冷卻塔運轉時，發出強烈的噪聲，由于冷卻塔未采取任何噪聲控制措施，對廠界噪聲進行監測。

　　從測試數據可以看出，冷卻塔西廠界噪聲高達70.2 dB(A)，超白天國家標準達7-11 dB(A)，夜間超標超更多，受浙江昱輝陽光能源有限公司邀請，我杭州漢克斯隔音技術工程有限公司技術人員在現場調查的基礎上，提出以下噪聲治理方案，以解決目前存在的噪聲污染問題。

 　　二、保護對象

　　本次治理項目的保護對象為：廠界噪聲達到國家有關聲環境標準;

　　三、設計依據

　　1.業主方提供的有關設備參數和文件;

　　2.《工業企業廠界噪聲標準》(GB12348-2008);

　　3.我公司對同類噪聲治理的經驗。

　　四、執行標準和治理目標

　　1.執行標準

　　《工業企業廠界噪聲標準》(GB12348-2008)

　　2.治理目標

　　本項目治理的目標：排除非本項目噪聲影響因素，西側廠界噪聲達到《工業企業廠界噪聲標準》(GB12348-2008)Ⅲ級標準，即白天≤65dB(A)，夜間≤55dB(A)。

　　五、噪聲源調查

　　本項目噪聲源是西廠界內的冷卻塔噪聲。

　　1、濺水噪聲：濺水噪聲由兩種不同的噪聲機理產生：一種是水滴撞擊水面時發出的尖脈沖噪聲;另一種是水滴產生的氣泡體積脈動所輻射的噪聲。

　　由于冷卻塔水流跌落高度較大，水滴的濺落速度和動能都較高，因此導致了濺水噪聲較高。濺水噪聲呈面聲源向外輻射，噪聲隨傳播距離的增加而衰減，濺水噪聲成為廠界噪聲的一個噪聲源。

　　2、風機噪聲：風機噪聲是空氣動力性噪聲，包括旋轉噪聲和湍流噪聲。旋轉噪聲是風機葉片旋轉時周期性打擊空氣而引起的氣體壓力脈動噪聲;湍流噪聲主要是風機葉片旋轉時附著在葉片上的空氣不斷滑脫成旋渦而產生的噪聲。

　　冷卻塔的風機噪聲主要是湍流噪聲。由于本工程冷卻塔風機葉輪直徑3.0m，風機葉輪尖的線速度較大，因而噪聲也相對較大。由現場實測數據可知，其噪聲高達81.8dB(A)。風機噪聲呈明顯的低中頻特性，氣流含水率高，治理起來有一定的難度。另外，冷卻塔風機位于冷卻塔頂部，風機噪聲對遠處的噪聲影響大于近處。

　　3、電動機噪聲：風機和水泵都需要配備電動機，電動機噪聲主要包括由旋轉子動平衡不良引起的旋轉噪聲、旋轉子切割磁場引起的電磁噪聲、冷卻風扇的空氣動力性噪聲、軸承摩擦產生的機械噪聲等。

　　通過對冷卻塔噪聲影響側廠界噪聲監測。

　　從監測結果來看，冷卻塔機組的噪聲對廠界的影響很?chē)?yán)重，尤其是中低頻噪聲高，治理難度加大，由此可見，機組產生的噪聲已嚴重超出了GB3096—1993《城市區域環境噪聲標準》的規定范圍，必須綜合治理并留有足夠的余地，否則很難達標。

　　六、噪聲控制措施

　　針對冷卻塔噪聲設備，采取以下技術方法進行治理。

　　措施一：為了控制淋水噪聲廠界的影響，在落水盤上安裝消聲墊，可以降低落水聲2-4dB(A)左右;

　　措施二：為了控制淋水噪聲和上部風機噪聲對廠界的影響，在冷卻塔西側，冷卻塔基礎臺外沿1米處安裝隔聲屏障，隔聲屏障高度高出風機出風口2米。安裝隔聲屏障后，可使下部淋水聲和上部風機噪聲下降10-12dB(A);

　　吸隔聲屏障采用下部1.2米摟空并加裝消聲片的方式，保證冷卻塔下部進風順暢，不影響冷卻塔冷卻效果并能降低噪聲。

　　根據客戶的不同要求，吸隔聲屏障的用材，可以采用不同的材料，在此，我們列舉三種不同的覆面隔聲材料，供客戶選擇：

　　1、FC板材質;

　　2、復合鍍鋅鋼板材質(1.0mm鍍鋅鋼板+2.0mm隔聲阻尼復合材料);

　　3、耐候性玻璃鋼復合板材質。

　　吸隔聲屏障主體部分：骨架采用符合強度要求的型鋼，外側采用上述三種覆面材料中的一種材料護面，內部鋪設厚80mm吸聲棉，內側表面采用厚0.6mm，19.6%鍍鋅孔板護面。

　　吸隔聲屏障基礎部分：采用型鋼基礎，與冷卻塔原有的基礎連接。

　　為了降低工程造價，同時提高吸隔聲屏障有效高度、美觀效果和防雨效果，在吸隔聲屏障頂部做成內傾式遮檐，內傾式遮檐高0.6米，內傾45°。

　　考慮到屏障高度高，在屏障內側做屏障斜支撐，保證屏障滿足12級臺風風壓要求。

　　吸隔聲屏障的外觀顏色根據業主要求確定。

　　措施三：上部風機噪聲的控制(較高要求時選做)

　　因上部風機安裝位置高，聲壓級高，且噪聲呈低頻特性，故對遠處的影響大。為了有效控制風機噪聲的影響，也為了降低工程造價，提高性?xún)r(jià)比，在冷卻塔的上部每個風機風筒上安裝消聲導風筒，消聲導風筒朝向廠內側方向，可有效保護西邊廠界噪聲。

　　消聲導風筒直徑根據風機風筒直徑確定，高度3.5-4米。其制作材料為耐腐蝕的鍍鋅鋼板，內壁上粘貼阻尼隔聲氈，有效減小消聲導風筒的振動引起的噪聲。再在隔聲阻尼氈的內側壁上粘貼防水吸聲材料，消除風筒內的風噪聲和風機電動機噪聲。

　　消聲導風筒用鋼結構型鋼整體支撐，并與鋼結構支撐可靠連接，確?？癸L(fēng)壓要求。

　　在每個消聲導風筒的下部開設一個檢修隔聲門，有利于風機的維護檢修。
